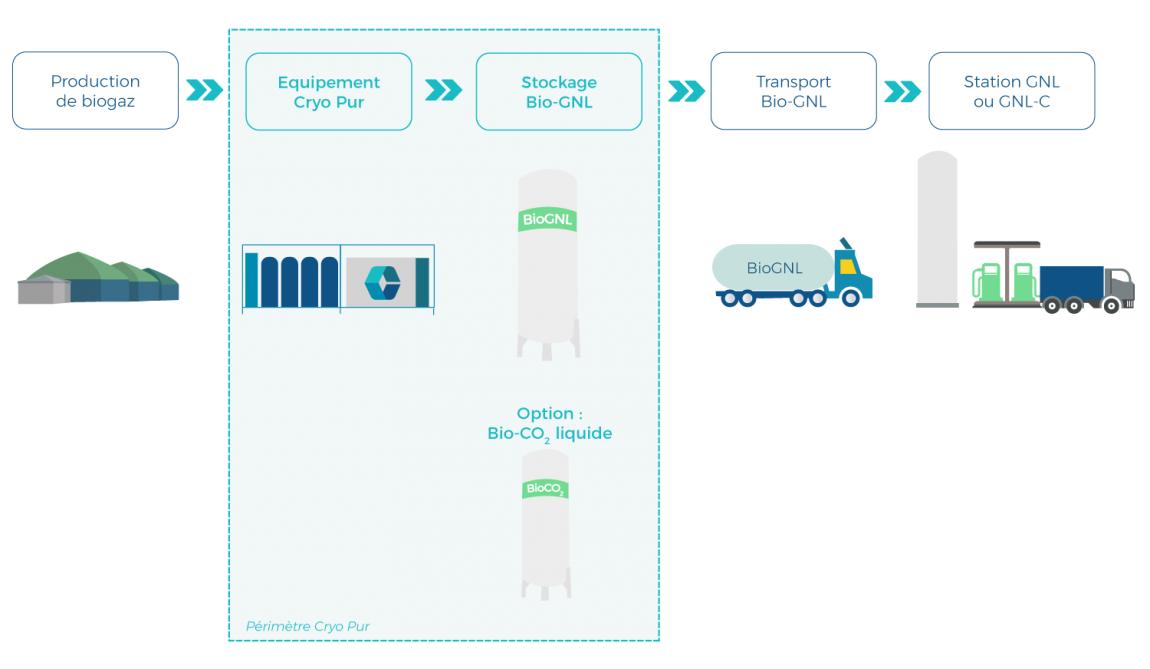

Production de Bio-GNL carburant - à partir de biogaz brut
Pour transformer le biogaz brut en un carburant pour poids-lourd, Cryo Pur a développé la première solution intégrée d’épuration du biogaz et de liquéfaction du biométhane. Efficace pour une large gamme de débits, le système offre aussi la possibilité de produire du CO2 liquide.
Caractéristiques
Bio-GNL @ 2 bar / -160°C
Option : production CO2 liquide
Taux de récupération du CH4 : >99,5%
Consommation électrique : 0,8 kWhe/Nm3 de biogaz
CO2 < 50 ppm
Avantage supplémentaire : récupération de chaleur

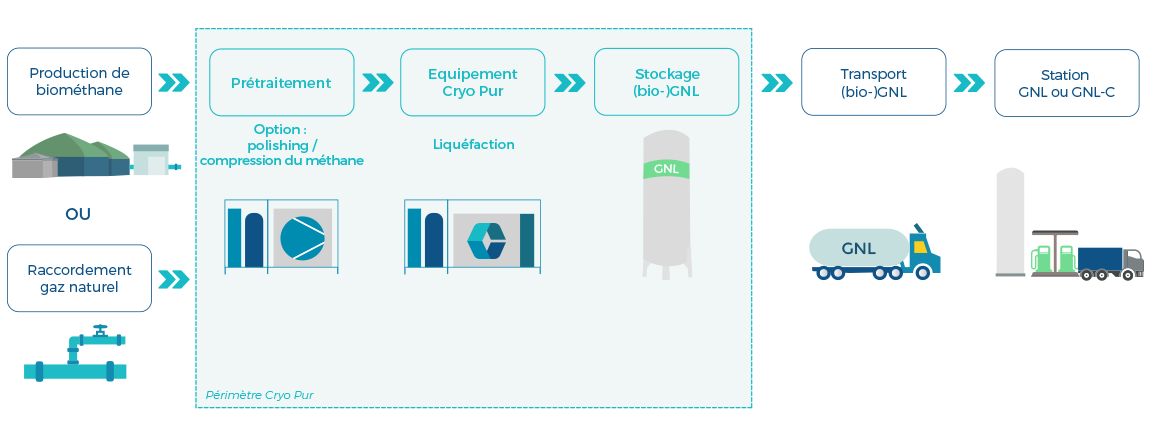

Liquéfaction de biométhane ou de gaz naturel
Pour être utilisé comme carburant pour poids-lourds, le méthane doit être fourni sous forme liquide à basse pression et à très basse température. La solution Cryo LNG permet de liquéfier biométhane, gaz de réseau ou gaz de boil-off avec une efficacité optimale, pour une large gamme de débits petite-échelle.
Caractéristiques
GNL @ 2 bar / -160°C
2 à 50 tonnes par jour de GNL
Option: polishing pour atteindre CO2 < 50 ppm
Taux de récupération du CH4 100%
Consommation électrique: 0,8 kWe/kg GNL
Facile à installer et à opérer
Adapté à différents débits et compositions de gaz

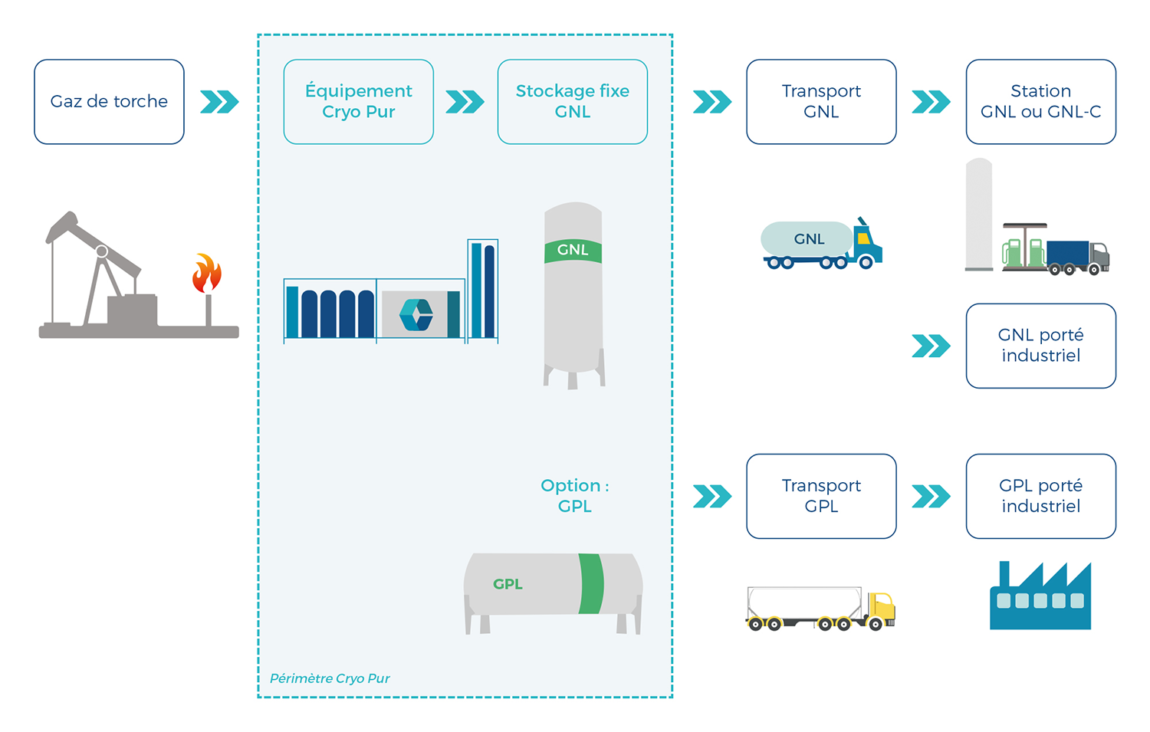

Production de GNL comme alternative au torchage sur sites de production de pétrole
La banque mondiale, un ensemble de gouvernements et les principales compagnies pétrolières ont souscrit à l’initiative « Zero routine flaring by 2030 ». 300 millions de tonnes de CO2 sont rejetées en pure perte chaque année par les torches de routine.
La solution Cryo Flare permet la récupération et la valorisation de gaz issus de puits (mine, pétrole, gaz) et évite ainsi le torchage ; c’est un élément important de lutte contre le réchauffement climatique par réduction des émissions de CO2. De nouveaux revenus sont ainsi générés grâce à une production de GNL et de GPL, produits facilement transportables vers les stations-service et des clients industriels hors réseau.
Caractéristiques
GNL @ 2 bar / -160°C ou 15 bar / -120°C
500 – 5000 Nm3/h de gaz brut (0.5 – 5 MMSCFD)
Récupération des hydrocarbures C2-C6 – Option: production de GPL
Option : Electricité requise produite sur site (micro-turbine)
Facile à installer et à opérer
Grande flexibilité pour débit et composition variables
Production de biométhane à partir de biogaz de décharge
Les gaz de décharge contiennent jusqu’à 20-30% d’air, ce qui rend leur épuration plus complexe. La distillation cryogénique permet de séparer efficacement l’azote et l’oxygène du biométhane, ce qui fait de Cryo Pur une solution unique pour les décharges souhaitant produire du biométhane purifié sous forme gazeuse ou sous forme liquide.
Caractéristiques
Séparation N2 et O2
Consommation électrique : 0,5 kWhe/Nm3 de biogaz
Taux de récupération du CH4 : 99%
Avantage supplémentaire : récupération de chaleur
Options : production bio-CO2 liquide,
production de bio-GNL
Production de biométhane liquide pour injection portée
Pour les sites de méthanisation n’ayant pas accès au réseau de gaz naturel, le procédé Cryo Pur permet de produire du biométhane sous forme liquide, facile à stocker et à transporter vers un point d’injection (ou une station de Gaz Naturel Comprimé).
Caractéristiques
Bio-GNL @ 15 bar / - 120°C
Option : production bio-CO2 liquide
Taux de récupération du CH4 : >99,5%
Consommation électrique : 0,6 kWhe/Nm3 de biogaz
CO2 < 3 000 ppm
Avantage supplémentaire : récupération de chaleur
Production de biométhane gazeux et de bio-CO2 liquide
Grâce à son procédé unique de givrage/dégivrage du CO2, le procédé Cryo Pur combine efficacement l’épuration du biogaz et la production d’un CO2 liquide d’une très haute pureté. Il offre une solution adaptée aux projets visant une double valorisation biométhane gazeux/bio-CO2 liquide.
Caractéristiques
Pureté biométhane > 98% de CH4
Consommation électrique : 0,4 kWhe/Nm3 de biogaz
Taux de récupération du CH4 : 100%
Avantage supplémentaire : récupération de chaleur
Liquéfaction bio-CO2
Gamme d’équipements
La technologie Cryo Pur s’adapte à des débits de biogaz de 200 à 2 000 Nm3/h de biogaz.
| Produit | Débit nominal de biogaz (Nm3/h) | Débit mini de biogaz (-50%) (Nm3/h) | Débit maxi de biogaz (+20%) (Nm3/h) | Prod. nominale de bio-GNL* (t/j) | Prod. nominale de bio-CO2* (t/J) |
|---|---|---|---|---|---|
| CP 250 | 250 | 125 | 300 | 2,3 | 4,7 |
| CP 500 | 500 | 250 | 600 | 4,6 | 9,4 |
| CP 800 | 800 | 400 | 960 | 7,4 | 15,1 |
| CP 1000 | 1000 | 500 | 1200 | 9,2 | 18,9 |
| CP 1500 | 1500 | 750 | 1800 | 13,8 | 28,4 |
| CP 2000 | 2000 | 1000 | 2400 | 18,5 | 37,9 |
* Les niveaux de production sont calculés pour des teneurs de 55% v/v de CH4 et de 45% v/v de CO2
